從五個方面確定金屬拖鏈的型號

面對市場上眾多的金屬拖鏈產品，很多人不知道該如何選擇。其實，金屬拖鏈也叫做鋼制拖鏈或者是鋼鋁拖鏈。選購金屬拖鏈型號時，不妨從以下幾個方面來選擇：

第一、根據金屬拖鏈（鋼制拖鏈）的支撐板方式來選擇。金屬拖鏈（鋼制拖鏈）的支撐板可分為三種：一是I型整塊式，二是II型上下分開式；三是III型框架式。針對這三種方式，下面具體給大家介紹一下吧。

1.支撐板I型鋼制拖鏈也就是鋁型材支撐板整塊式鋼制拖鏈，在支撐板上根據使用要求打矩形孔或圓形孔。這種類型的鋼制拖鏈強度較大，主要適用于承載較重的負荷。

2.鋁型材支撐板II型鋼制拖鏈也就是支撐板為上下分開式穿線拖鏈，適用于管線接頭直徑大于線體最大直徑，并且是需要經常拆裝的場合。

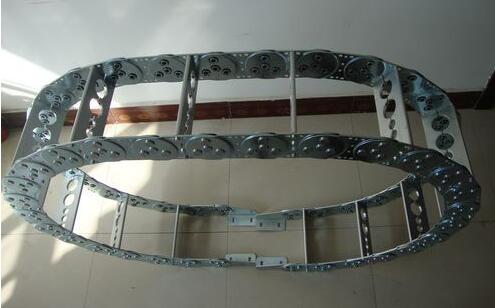

3.支撐板III型鋼制拖鏈也就是框架式鋼制穿線拖鏈，內有塑料或鋁型材制隔離片。適用于管纜規格品種較多的場合。

第二、根據鋼制穿線拖鏈型號來選擇。應該根據所穿管纜的最大直徑來確定拖鏈高度。拖計算方式為：鏈高度=管纜最大直徑×1.1倍。取整數確定拖鏈高度，從而確定拖鏈型號為TLxx或TLGxx。

第三、根據穿線拖鏈彎曲半徑計算方法，拖鏈的安裝高度減去一個拖鏈高度再除以二也就是這種拖鏈的彎曲半徑。

第四、根據拖鏈長度計算方法，計算方式為：拖鏈的行程加彎曲半徑×3.14。

第五、根據拖鏈型號標識方法，TL或TLG節距-支撐板形狀-彎曲半徑×支撐板寬度×拖鏈長度。比如TL125鋼制拖鏈、支撐板為III型、彎曲半徑250毫米、支撐板寬度350毫米、全長18000毫米，表示為：TL125III-250×350×18000。
